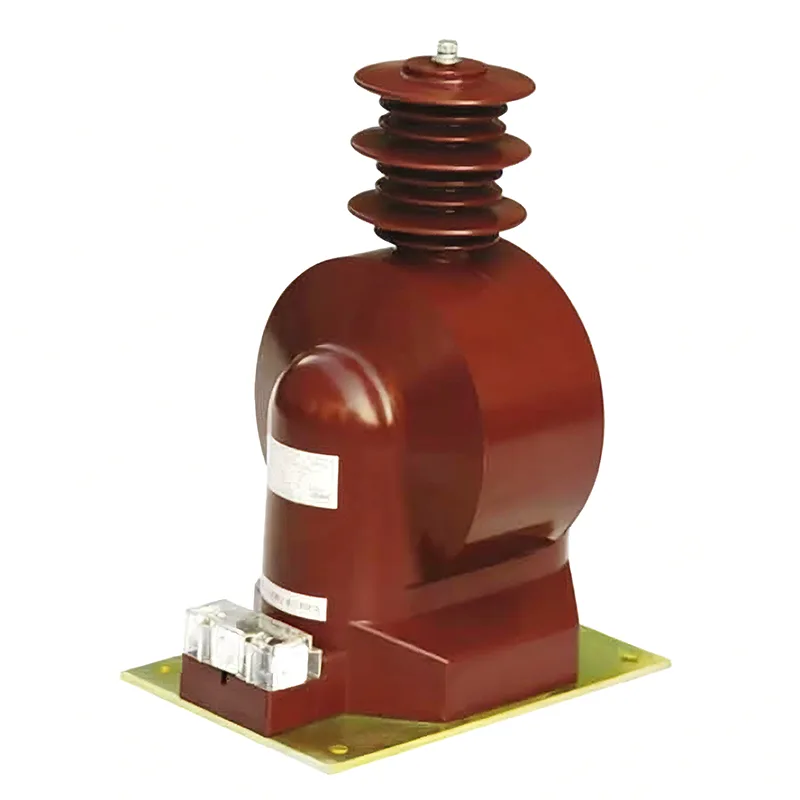

35 kV feszültség transzformátor

Kiváló minőségű 35 kV-os feszültségtranszformátorok gyártójaként a Youbian dönthet úgy, hogy gyárunkból vásárol feszültségváltókat, ha nehézségei vannak a választásban vagy bizonytalanok. Gyártó vagyunk sok éves tapasztalattal, komplett felszereléssel és egy csapattal, amely minden problémát megold Önnek.

Melyek a feszültségváltók szerkezeti jellemzői?

1) Olajmerülő feszültségváltó

Az olajba merülő feszültségtranszformátorok egyfokozatú és sorozatos egyfokozatú típusokra oszthatók. Az egyfokozatú típus 220 kV és az alatti feszültségszintekhez használható, míg a soros típus minden 66 kV-os és afeletti feszültségszinthez használható. Az egyfokozatú típusú primer és szekunder tekercsek közös vasmagra vannak feltekerve, nem osztályozott szigeteléssel, és az energiaátalakítás mágneses csatolással történik. A kaszkád típus több, azonos fordulatszámú primer tekercsből áll, amelyek ugyanarra a vasmagra vannak felszerelve, feleannyi tekercseléssel, felülről lefelé elhelyezve, és a nagyfeszültség és a test közé vannak kötve.

2) SF6 gázszigetelésű feszültségtranszformátor

Az SF6 gázszigetelt feszültségtranszformátor burkolatból, szigetelő hüvelyből, vasmagból, primer és szekunder tekercsekből, valamint szerelési tartozékokból áll. Az elsődleges tekercs általában pagoda alakú réteges tekercselést alkalmaz, és fokozatos módon van feltekercselve. A szekunder tekercs a vasmaghoz szorosan feltekercselt réteges tekercs, amely általában egyfázisú, kétoszlopos laminált vasmag. Az SF6 gázszigetelt feszültségtranszformátorok illeszthetők GIS-hez, vagy független SF6 gázszigetelt feszültségtranszformátorként használhatók.

Melyek a feszültségváltók bekötési módjai?

1) Az egyfázisú vezetékezést általában nagy földáramú rendszerekben használják annak megállapítására, hogy nincs-e feszültség vagy szinkronizálás a vezetékben. Bármelyik fázis csatlakoztatható, de további kritérium a buszfeszültség megfelelő fázisának használata.

2) A két feszültségfázis közé csatlakoztatott feszültségtranszformátort főként kisáramú földelési rendszerekben használják annak megállapítására, hogy a vezeték feszültségmentes-e vagy szinkron, mivel a kis földelőáram-rendszerek lehetővé teszik az egyfázisú földelést. Ha csak egyfázisú föld feszültségtranszformátort használunk, ha a feszültségváltó pontosan a földelési fázisban van, és ennek a fázisnak a mért földelési feszültsége nulla, akkor nem lehet ellenőrizni, hogy a vezeték feszültségmentes-e. Ha rosszul ítélik meg, nem szinkron zárást okozhat

Az áramváltók bekötésénél a következőket kell figyelembe venni

1) A 35 kV-os feszültségtranszformátor szekunder oldalát használat közben nem szabad megszakítani. A műszerek vagy relék használat közbeni szétszerelésekor a szekunder oldalt előzetesen rövidre kell zárni. A telepítés során a vezetékeknek megbízhatónak kell lenniük, és nem szabad biztosítékokat beépíteni a másodlagos oldalra;

2) A szekunder oldal egyik végét földelni kell. Megakadályozza a primer és szekunder oldalon a szigetelés károsodását, valamint a szekunder oldalra nagyfeszültség bejutását, ami veszélyezteti a személyi és berendezési biztonságot;

3) A vezetékezés során ügyeljen a polaritásra. Az áramváltó primer és szekunder oldalán lévő polaritáskivezetéseket betűk jelölik.

4) Az elsődleges oldal az áramkörben, a szekunder oldali relé vagy mérőműszer pedig sorba van kötve.
