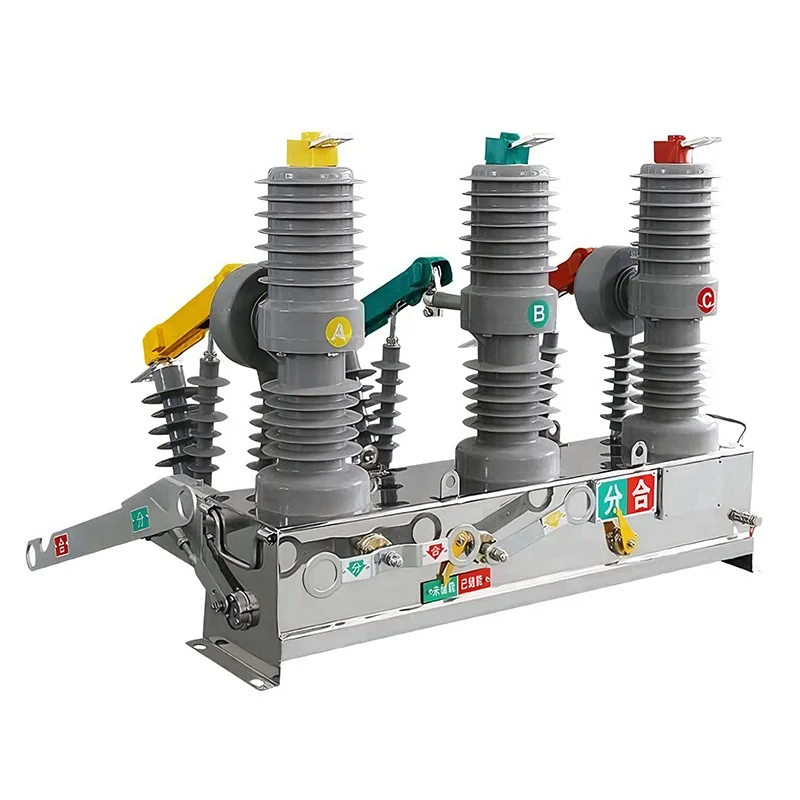

11 KV vákuum megszakító

A Youbiannál a tervezés a 11 kV-os vákuum-megszakító 12 kV-os névleges szabványa köré összpontosul, amely átfogóan lefedi és optimalizálja a 11 kV-os áramhálózat teljesítménykövetelményeit. A régi technológiákkal ellentétben ezek a megszakítók nagy vákuumkörnyezetre támaszkodnak az ívek eloltásához, ezáltal stabilizálják az elektromos hálózatot és biztosítják a személyzet biztonságát.

Ismerje meg az alapvető vákuumtechnológiát

A 11 KV-os vákuum-megszakítóban a "vákuum" a vákuumív oltókamrában (általában vákuumpalacknak ​​nevezik) belüli környezetre utal. Ez a rendszer magja. A levegőhöz vagy olajhoz képest kiváló dielektromos szilárdságának (szigetelő képességének) köszönhetően a vákuum kisebb érintkezési hézagokat képes elérni, és ellenáll a nagy feszültségeknek.

Amikor a 11 Kv-os vákuum-megszakítónk működik, az érintkezők szétválása a tartósan lezárt vákuumkamrában történik. A gázmolekulák hiánya miatt szinte semmi sem tartja fenn az ívet, így gyors hibaleválasztás érhető el.

Vákuumos ívoltó kamra szerepe az ívoltásban

Berendezésünk ívoltási folyamata precíz és azonnali. Íme a tervezésünk a működési elvének megvalósításához:

1. Érintkezők szétválasztása: Hiba észlelésekor az érintkezők szétválnak.

2. Fémgőzív: Az érintkező anyagában lévő fémgőz miatt rövid időre ív képződik.

3. Gyors diffúzió: A vákuumkörnyezet miatt a fémgőz rendkívül gyors sebességgel tágul és diffundál.

4. Nullakeresztező megszakító: Amikor az áram először átlépi a nullát, az ív kialszik a dielektromos szilárdság gyorsabb helyreállítási sebessége miatt, mint az a sebesség, amellyel a feszültség emelkedik, és újra meggyújtja az ívet.

A különbség a vákuum megszakítók és a hagyományos olaj/gáz megszakítók között

Támogatjuk a vákuumtechnológiára való átállást, mert kiküszöböli a régimódi olaj- vagy gázmegszakítókkal kapcsolatos környezetvédelmi és karbantartási kötelezettségeket. Az alábbiakban összevetjük, hogy a környezetbarát megszakítók miért jobbak a modern infrastruktúra számára.

Vákuum megszakító (VCB) Olaj/levegő áramkör megszakító

Ív oltási képesség: közepes/nagy vákuumú (zárt) olaj vagy sűrített levegő

Karbantartás: Nagyon ritka (élettartamra szóló tömítés) magas (olajcsere, érintkezők tisztítása)

Tűzveszély: Nincs (nincs olaj és nincs SF6) Magas (az olaj gyúlékony)

Élettartam: Hosszú (20-30 év) Rövid (használat közbeni öregedés)

Méret: Kompakt moduláris / terjedelmes

Környezeti hatás: Környezetvédelem/Olajszivárgás vagy SF6-kibocsátás kockázata

A vákuumtechnológia alkalmazásával a 11 Kv-os vákuum-megszakítónk nemcsak biztonságosabb, hanem jelentősen csökkenti a működési költségeket is a berendezés teljes életciklusa során.

Névleges feszültség és áram paraméterei

Bár ezeket az eszközöket a 11 kV-os táphálózatban telepítik, a 11 kV-os vákuum-megszakító névleges feszültsége 12 kV a szükséges biztonsági tartalék biztosítása érdekében. A névleges folyamatos áram határozza meg azt a terhelhetőséget, amelyet a megszakító képes ellenállni normál működés közben. Rugalmas konfigurációkat kínálunk a speciális terhelési követelményeknek megfelelően:

Névleges áramerősség 630A: szabványos elosztó adagolókhoz és kis ipari terhelésekhez alkalmas.

1250A - 1600A: Kifejezetten fő bejövő vezetékekhez és nehézipari gépekhez tervezték.

Testreszabás: Az egyes kapcsolóberendezés-konfigurációk alapján magasabb névleges értékek is megadhatók.

Rövidzárlati megszakító képesség és megfelelőség

A hibák biztonságos leválasztása minden vákuum-megszakító legkritikusabb funkciója. A 11 Kv-os vákuum-megszakítónk 20 kA és 31,5 kA közötti rövidzárlati megszakító kapacitással rendelkezik, amely biztosítja a nagy hibaáramok azonnali megszüntetését anélkül, hogy károsítaná a későbbi berendezéseket.

Szigorúan betartjuk a globális gyártási szabványokat. Minden egység egy vákuum-megszakítóval (VCB) van felszerelve, amely megfelel az IEC 62271-100 szabványnak, biztosítva a búvárok teljesítményének egyenletességét.
