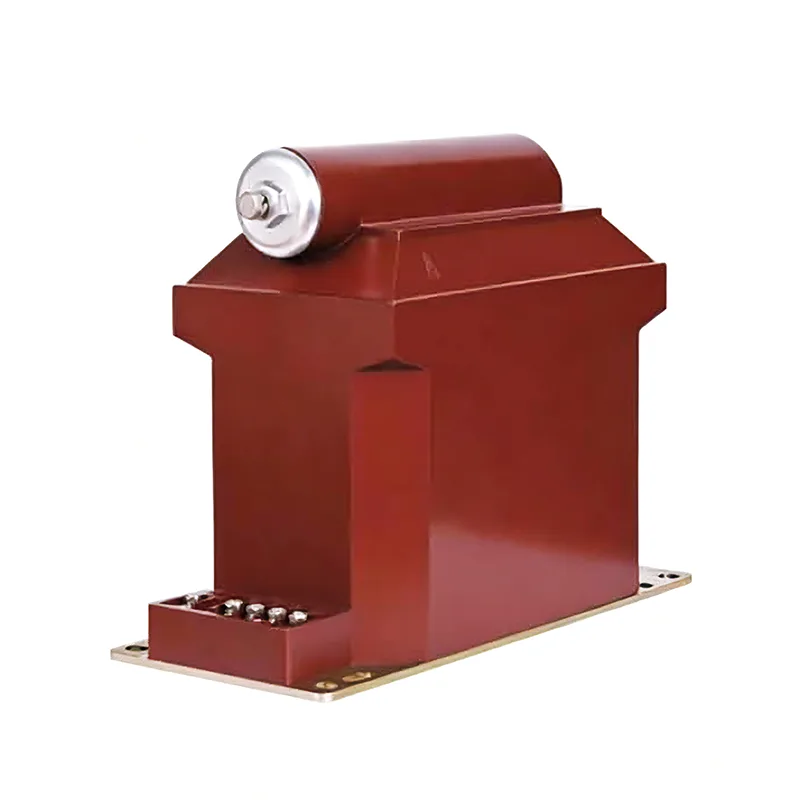

33 kV feszültség transzformátor

A Youbian tartós 33 kV-os feszültségtranszformátor speciális tekercselési és árnyékolási technikákat alkalmaz a primer és szekunder tekercsekhez, hogy javítsa a feszültség feszültségeloszlását. Mindegyik tekercs gondosan poliészter fóliával van szigetelve, hogy magas dielektrikum legyen a rétegek között. Szerelje fel az elkészült tekercsszerkezetet és a duplagyűrűs vasmagot a tartókeretre.

Óvintézkedések

1. Üzembe helyezés előtt az 1,33 kV-os feszültségtranszformátort az előírásokban meghatározottak szerint tesztelni és ellenőrizni kell. Például polaritásmérés, csatlakozási csoport, szigetelés rázás, magfázis sorrend stb.

2. A feszültségváltó bekötésének biztosítania kell annak helyességét. Az elsődleges tekercset a vizsgált áramkörrel párhuzamosan, a szekunder tekercset pedig a csatlakoztatott mérőműszer, relévédő berendezés vagy automata feszültségtekercsével párhuzamosan kell kötni. Ugyanakkor ügyelni kell a polaritás helyességére.

3. A 33 kV-os feszültségváltó szekunder oldalára kapcsolt terhelés kapacitása megfelelő legyen, a feszültségváltó szekunder oldalára kapcsolt terhelés ne haladja meg a névleges kapacitását, ellenkező esetben megnöveli a transzformátor hibáját és megnehezíti a mérési pontosság elérését.

4. A 4,33 kV-os feszültségváltó szekunder oldalán rövidzárlat nem megengedett. A feszültségtranszformátoron belüli kis impedancia miatt a szekunder áramkör rövidre zárása esetén nagy áram keletkezik, amely károsítja a szekunder berendezést, sőt a személyi biztonságot is veszélyezteti. A feszültségtranszformátorok a szekunder oldalon biztosítékokkal is felszerelhetők, hogy megvédjék magukat a szekunder oldali rövidzárlatok által okozott károktól. Lehetőség szerint a primer oldalon is biztosítékokat kell beépíteni, hogy megóvjuk a nagyfeszültségű elektromos hálózatot a primer rendszer biztonságának veszélyeztetésétől a transzformátor nagyfeszültségű tekercsének vagy vezetékeinek hibái miatt.

5. A mérőműszerekkel és relékkel érintkező személyek biztonsága érdekében a feszültségváltó szekunder tekercsének földelési ponttal kell rendelkeznie. Mert a földelés után, amikor a primer és a szekunder tekercs közötti szigetelés megsérül, ez megakadályozhatja, hogy a nagyfeszültség veszélyeztesse a személyi biztonságot a műszerekben és a relékben.

6. A feszültségváltó szekunder oldalát nem szabad rövidre zárni.

A szigetelés és a védelem érdekében az alkatrészt automatikusan vákuumnyomással öntik hidrofób cikloalifás epoxigyantába (HCEP). A HCEP anyag kiváló ívpályával, ózon- és ultraibolya ellenállással rendelkezik, miközben megőrzi a fizikai erőt. A HCEP hidrofób felületi tulajdonságai rendkívül megbízható teljesítményt biztosítanak párás, nyirkos vagy szennyezett környezetben.

Használható 35KV-os elosztóvezetékekhez, szénbányákhoz, erőművekhez, vasutakhoz és gyárakhoz.

A 33 kV-os feszültségváltó szigorúan megfelel az IEC60044-2 szabványnak; IEC 61869-1，3； ANSI/IEEE C57.13.

alkalmazás

Vasút;Kőszénbányák;Teljesítménymérő;erőmű;Elektromos energiamérő;Erőmű;Középfeszültségű kapcsolóberendezések;Olaj- és gázipari vállalatok;Energiaelosztó doboz;Áramelosztó rendszer;Légszigetelt szekrény;Gyűrűs hálózati szekrény;Mérőműszer;Villamosenergia-iroda;Középfeszültségű áramminőség-elemző;Ipari;

jellemzője

Súly: 50 kg;

Élettartam: 30 év;

Anyaga: Epoxigyanta (HCEP);

Névleges feszültség 36 kV-ig;

Pontossági szint: 0,2 0,5 6P 3P;

33KV 35KV 36KV beltéri alkalmazás;

Egypólusú feszültségtranszformátor kialakítás;

Korlátozott hőteljesítmény (VA): 300VA/600VA;

Ésszerű szerkezet, masszív szerkezet;

Névleges feszültségarány: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Névleges alapszigetelési szint (BIL) 200 kV-ig;

Kiváló rövidzárlat- és hőállóság;
