Hogyan működnek az olajba merülő transzformátorok, és miért nélkülözhetetlenek a modern energiarendszerekhez?

Cikk összefoglaló:Ez a cikk ismerteti a felépítését, működési elvét, előnyeit, alkalmazásait és karbantartási követelményeitolajba merülő transzformátorok. Ezenkívül foglalkozik az ügyfelek gyakori aggályaival is, mint például a biztonsági kockázatokkal, a hatékonyság optimalizálásával, a környezetvédelmi megfontolásokkal és a kiválasztási kritériumokkal. A cél az, hogy világos technikai megértést biztosítsunk, miközben segítjük a vásárlókat és a mérnököket megalapozott döntésekben.

Vázlat:

• Bevezetés
• Mi az az olajba merülő transzformátor
• Működési elv
• Fő komponensek
• Főbb előnyök
• Alkalmazások
• Kiválasztási és tervezési szempontok
• Karbantartási és biztonsági gyakorlatok
• Környezetvédelmi és szivárgási aggodalmak
• Összehasonlítás a száraz típusú transzformátorokkal
• Gyakran Ismételt Kérdések
• Következtetés

Tartalomjegyzék

• Bevezetés
• Mi az az olajba merülő transzformátor
• Működési elv
• Fő komponensek
• Főbb előnyök
• Alkalmazások
• Kiválasztási és tervezési szempontok
• Karbantartási és biztonsági gyakorlatok
• Környezetvédelmi és szivárgási aggodalmak
• Összehasonlítás a száraz típusú transzformátorokkal
• Gyakran Ismételt Kérdések
• Következtetés

Bevezetés

Az olajbemerített transzformátorok továbbra is az egyik legszélesebb körben használt megoldás az elektromos áramelosztó és -átviteli rendszerekben. Hírnevük a nagy hatékonyságon, a robusztus szigetelési teljesítményen és az erős túlterhelési képességen alapul. Ahogy a globális energiaigény folyamatosan növekszik, az iparágak, a közművek és az infrastruktúra-fejlesztők nagymértékben támaszkodnak ezekre a transzformátorokra a stabil feszültségszabályozás és a biztonságos energiaátvitel biztosítása érdekében.

Széleskörű használatuk ellenére sok vásárló még mindig küzd azzal, hogy megértse, hogyan működnek, hogyan kell karbantartani őket, és milyen tényezőket kell figyelembe venni a megfelelő modell kiválasztásakor. Ez az útmutató strukturált és gyakorlatias módon foglalkozik ezekkel a problémákkal.

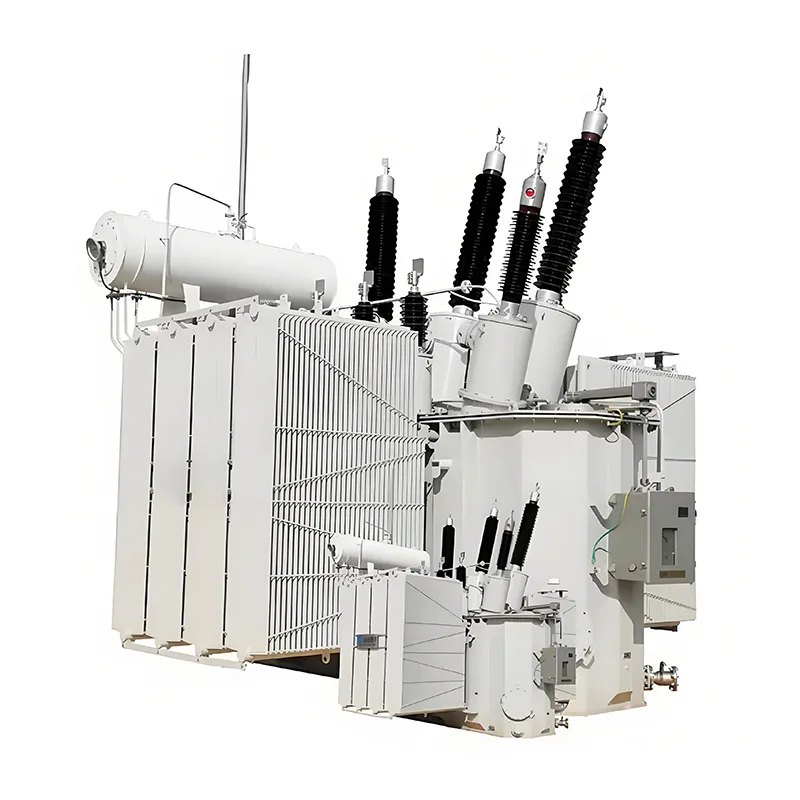

Mi az az olajba merülő transzformátor

Az olajba merülő transzformátor egy olyan típusú elektromos transzformátor, ahol a mag és a tekercsek teljesen el vannak merülve szigetelőolajban. Ez az olaj két fő funkciót lát el: az elektromos szigetelést és a hőelvezetést.

A transzformátorolaj hűtőközegként és dielektromos gátként is működik, megakadályozva az elektromos meghibásodást, miközben hatékonyan továbbítja a működés során keletkező hőt a külső hűtőrendszernek.

Ezeket a transzformátorokat általában közép- és nagyfeszültségű alkalmazásokban használják megbízhatóságuk és erős hőteljesítményük miatt.

Működési elv

Az olajbemerített transzformátor működési elve az elektromágneses indukción alapul. Amikor váltakozó áram folyik át a primer tekercsen, mágneses teret hoz létre a transzformátor magjában. Ez a mágneses mező feszültséget indukál a szekunder tekercsben, lehetővé téve az elektromos energia átvitelét az áramkörök között.

Az olaj kritikus szerepet játszik a rendszer stabilitásának megőrzésében:

• A tekercsekben és a magban keletkező hő elnyelése
• A szigetelés romlásának megakadályozása
• Légrések megszüntetése, amelyek részleges kisüléshez vezethetnek

Olajszigetelés nélkül a nagyfeszültségű transzformátorok túlmelegedéstől és szigetelési hibától szenvednének terhelési körülmények között.

Fő komponensek

Az olajba merülő transzformátorok több kulcsfontosságú alkatrészből állnak, amelyek együtt működnek a megbízható teljesítmény érdekében:

Főbb előnyök

Az olajba merülő transzformátorokat számos iparágban előnyben részesítik kiváló teljesítményjellemzőik miatt:

• Nagy hatékonyság:Csökkentett energiaveszteség a hosszú távú működés során
• Kiváló hűtés:Az olajkeringés hatékonyan kezeli a hőt
• Erős túlterhelési kapacitás:Képes kezelni az átmeneti terhelési túlfeszültségeket
• Hosszú élettartam:A megfelelő karbantartás több évtizedes működést biztosít
• Megbízható szigetelés:Az olaj csökkenti a dielektrikum lebontásának kockázatát

Ezek az előnyök alkalmassá teszik őket városi és ipari áramelosztó hálózatokhoz egyaránt.

Alkalmazások

Az olajba merülő transzformátorokat széles körben használják több ágazatban:

• Áramfejlesztő állomások
• Városi elektromos hálózatok
• Ipari gyártó üzemek
• Bányászati ​​műveletek
• Megújuló energia integrációs rendszerek
• Vasúti és közlekedési infrastruktúra

A nagy terhelésű környezetekhez való alkalmazkodóképességük elengedhetetlenné teszi őket a modern energiaellátó rendszerekben.

Kiválasztási és tervezési szempontok

A megfelelő olajbemerült transzformátor kiválasztása megköveteli a műszaki és működési paraméterek alapos értékelését:

• Névleges feszültség:Meg kell felelnie a rendszerkövetelményeknek
• Terhelhetőség:Vegye figyelembe a csúcs- és a folyamatos terhelést
• Hűtés típusa:ONAN, ONAF vagy kényszerhűtési rendszerek
• Hatékonysági szabványok:A regionális energetikai előírások betartása
• Telepítési környezet:Beltéri, kültéri, páratartalom és hőmérsékleti viszonyok

A megfelelő kiválasztás csökkenti a hosszú távú működési költségeket és javítja a rendszer stabilitását.

Karbantartási és biztonsági gyakorlatok

A rendszeres karbantartás elengedhetetlen a transzformátor élettartamának meghosszabbításához és a meghibásodások megelőzéséhez. A legfontosabb karbantartási feladatok a következők:

• Rutinszerű olajvizsgálat nedvesség és szennyeződés szempontjából
• Hőfigyelés terhelési körülmények között
• Perselyek és tömítések ellenőrzése
• Radiátorok tisztítása a hatékony hűtés érdekében
• Gázelemzés a hiba korai felismeréséhez

A karbantartás elhanyagolása a szigetelés meghibásodásához, túlmelegedéshez vagy akár katasztrofális meghibásodáshoz vezethet.

Környezetvédelmi és szivárgási aggodalmak

Az olajbemerített transzformátorokkal kapcsolatos egyik fő aggály az olajszivárgás veszélye. A transzformátorolaj, ha a környezetbe kerül, talaj- és vízszennyezést okozhat. A modern kialakítások ezt a problémát a továbbfejlesztett tartálytömítéssel, elszigetelési rendszerekkel és biológiailag lebomló olajalternatívákkal kezelik.

Az iparágak egyre inkább alkalmaznak környezetbarát szigetelőfolyadékokat és fejlett felügyeleti rendszereket a szivárgások korai észlelésére és a környezeti károk megelőzésére.

A transzformátorolaj megfelelő ártalmatlanítása és újrahasznosítása szintén kritikus eleme a fenntartható működésnek.

Összehasonlítás a száraz típusú transzformátorokkal

Gyakran Ismételt Kérdések

Következtetés

Az olajbemerített transzformátorok továbbra is a modern elektromos infrastruktúra sarokkövei hatékonyságuk, tartósságuk és nagy teherbírásuk miatt. Noha gondos karbantartást és környezetvédelmi szempontokat igényelnek, teljesítménybeli előnyeik nélkülözhetetlenek a nagyméretű villamosenergia-rendszerekben.

Felépítésük, működésük és kiválasztási kritériumaik megértése segít a mérnököknek és a vásárlóknak olyan tájékozott döntések meghozatalában, amelyek javítják a rendszer megbízhatóságát és csökkentik a működési kockázatokat.

Fejlett transzformátormegoldásokért és műszaki támogatásért,Youbianszemélyre szabott mérnöki szolgáltatásokat és terméklehetőségeket kínál. A Youbian arra ösztönzi az ügyfeleketlépjen kapcsolatba velünkrészletes specifikációkért, projekttanácsadásért és testreszabott, hosszú távú teljesítményre tervezett transzformátormegoldásokért.
