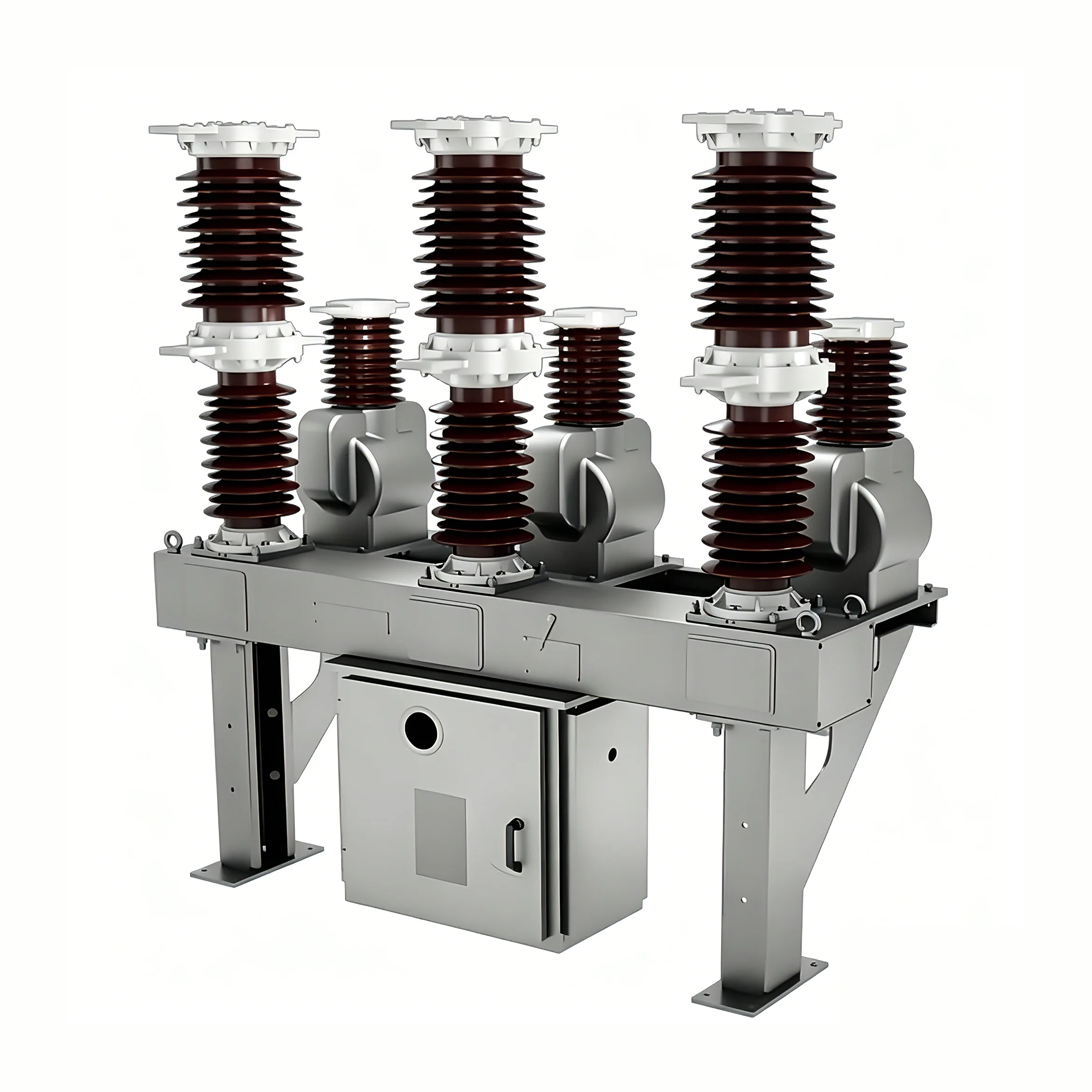

40.5kv kapcsoló visszakapcsoló

A 40,5 kv-os megszakító (a továbbiakban: "megszakító") a kültéri vákuum-megszakító új generációja, amelyet a Youbian fejlesztett ki fejlett külföldi technológia bevezetésével és a kínai energiaipar jellemzőivel kombinálva. Főleg 10-35 kV-os kültéri elosztórendszerekhez használják városi és vidéki elektromos hálózatokban. Terhelési áram, túlterhelési áram és zárlati áram alkalmazásával kombinálva más hasonló helyzetekben is használható.

munkakörnyezet

Környezeti hőmérséklet: -40 ℃ és 85 ℃ között

Napi hőmérséklet különbség: 25 ℃

Magasság: ≤ 2000 m

A szél sebessége nem haladja meg a 35 m/s-ot

Nincs normál intenzitású vibráció

Nincsenek erős korrozív gázok vagy közegek (például savak, lúgok, iszap stb.)

Szennyezettségi szint: IV

Töltési hőmérséklet: -40 ℃ és 85 ℃ között

Jellemzők

A 40,5kv-os kapcsoló-visszakapcsoló egy továbbfejlesztett, ANSI/IEC szabványoknak megfelelő tervezési termék, mágneses működtetővel, ki/bekapcsoló eszközzel (RCWE típusú ACR nem rendelkezik kézi zárószerkezettel), 3 áramérzékelővel, maximum 3 feszültségérzékelővel, és további funkciókkal, mint például védelmi görbe (programozható), koordinációs logika, kommunikációs (programozható), programozható szoftver, stb. RWK352 vezérlő.

A 40,5 kv-os kapcsolós visszakapcsoló szilikongumival bevont, szilárd szigetelésű visszakapcsoló, és nem használ SF6 gáztömítést. Ez a visszakapcsoló nagy kúszótávolsággal és magasabb szigetelési szinttel rendelkezik, alkalmas 42 kV szintig, BIL200 kV-ig.

A 40,5 kV-os kapcsoló-visszakapcsolót háromfázisú AC 50/60 Hz-re tervezték, 40,5 kV névleges feszültséggel, és alkalmas kültéri nagyfeszültségű kapcsolóberendezésekhez. Főleg városi és vidéki elektromos hálózatokban, alállomásokban és ipari és bányászati ​​vállalkozások elosztórendszereiben használják terhelési áram, túlterhelési áram és rövidzárlati áram megszakítására. A vákuum-megszakítók különleges teljesítményének köszönhetően különösen alkalmasak olyan alkalmazásokhoz, amelyek gyakori működést és olajmentes módosítást igényelnek.

Ez a megszakítómodell háromfázisú, elválasztott pólusú szerkezetet alkalmaz annak biztosítására, hogy az egyfázisú hibák ne okozzanak háromfázisú rövidzárlatot. A vákuumíves oltókamra az egyes fázisok szigetelőhüvelyein belül található, kiküszöbölve a páralecsapódás okozta rövidzárlati hibák kockázatát. A 40,5 kv-os kapcsolómegszakító külső szigetelése importált kültéri epoxigyanta vagy szilikongumi anyagból készül, amely kiváló hidrofób és lerakódásgátló tulajdonságokkal rendelkezik, így alkalmas kültéri környezetre, ahol magas az időjárásállósági követelmények és a zord működési feltételek. A megszakító kompakt szerkezetű, kis területet foglal el, könnyű és könnyen telepíthető. A doboz belseje transzformátorolajjal van feltöltve, de nem tartalmaz kén-hexafluorid gázt, megfelel az olajmentes átalakítás és a környezetvédelem követelményeinek.

Termékszabványok

Ez a megszakító megfelel a következő szabványoknak: GB1984: Nagyfeszültségű megszakítók; GB/T11022: Általános műszaki követelmények nagyfeszültségű kapcsoló- és vezérlőberendezésekre; JB3855:3,6-40,5kV kültéri váltakozó áramú nagyfeszültségű vákuum-megszakító DL/T403:12-40. Műszaki előírások az 5 kV-os váltakozó áramú nagyfeszültségű vákuum-megszakítók rendeléséhez IEC56: AC nagyfeszültségű megszakítók
