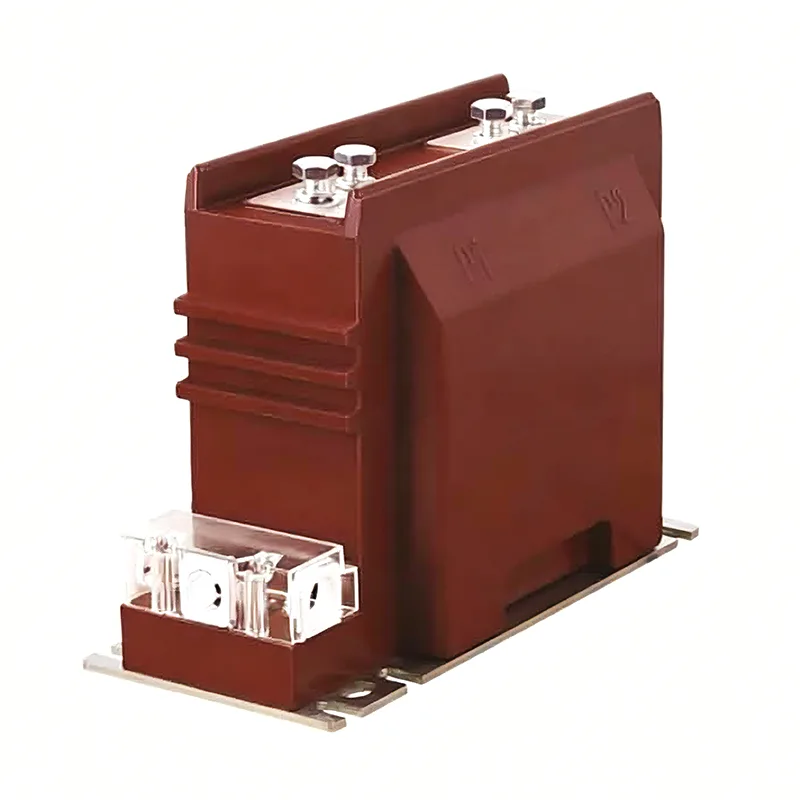

11 Kv-os áramváltó

A Youbian kiváló minőségű 11 Kv-os áramtranszformátora szerepet játszik az áramátalakításban és az elektromos leválasztásban. Az áramtermelés, az átalakítás, az átvitel, az elosztó és a fogyasztó vezetékek áramerőssége nagyon változó, néhány ampertől több tízezer amperig terjed. A mérés, a védelem és a szabályozás kényelme érdekében viszonylag egyenletes áramra kell konvertálni. Ezenkívül a vezeték feszültsége általában magas, és a közvetlen mérés nagyon veszélyes. A Dahu Electric tisztelettel meghívja Önt üzemünkbe, hogy megvásárolja a legújabb, legkelendőbb, megfizethető és jó minőségű 11 kV-os áramváltókat. Várjuk, hogy együtt dolgozhassunk.

11 Kv-os áramváltós modell

Első betű: L - áramváltó

Második betű: A - falon keresztüli stílus; Z oszlopos típus; M-sín típus; D - Egyfordulós típus; V - fordított szerkezet; J - Nulla sorozat

Földelésérzékelési célokra; W - Anti-szennyezés; R - Csupasz tekercselés típusa

Harmadik betű: Z - epoxigyanta öntvénytípus; C - Kerámia szigetelés; Q - Gázszigetelt közeg; W - Speciális a mikroszámítógépek védelmére

Negyedik betű: B - védelmi szinttel; C - Differenciálvédelem; D-D szint; Q - Továbbfejlesztett típus; J – Továbbfejlesztett ZG

Ötödik számjegy: Feszültségszintű termék sorozatszáma

Kiválasztás alapja

névleges feszültség

Az áramváltó névleges feszültségének nagyobbnak kell lennie, mint a telepítési pontvezeték névleges feszültsége.

transzformációs arány

Mindenkinek ki kell számítania az áramkört egy terhelés alapján, és meg kell választania az áramváltó áttételét. Az áramváltók primer oldalának névleges áramarányára különféle előírások vonatkoznak (például 20, 30, 40, 50, 75, 100, 150, 2 × a/C), és a szekunder oldal névleges árama általában 1A vagy 5A. Közülük a 2 × a/C azt jelzi, hogy ugyanannak a terméknek két áramaránya van, ami a termék csatlakozóelemeinek bekötési módjának megváltoztatásával érhető el. Sorba kapcsolva az áramarány a/c, párhuzamosan pedig 2 × a/C. Általánosságban elmondható, hogy az áramváltók mérésére szolgáló áramátalakító arány kiválasztásánál biztosítani kell, hogy az I1n névleges áramuk ne legyen kisebb, mint a vezeték terhelési árama (azaz a számított IC). Ha a terhelés számítási árama a vezetékben 350A, akkor az áramváltó konverziós arányát 400/5-re kell választani. A védelemre használt 11 Kv-os Áramváltó pontossági követelményeinek biztosítása érdekében az átalakítási arány nagyobbra választható.

A pontossági szint kiválasztásának elve: A számlázásra és mérésre használt áramváltó pontossági szintje nem lehet alacsonyabb 0,5 szintnél; Az egyes bejövő és kimenő áramkörök terhelési áramának ellenőrzésére használt ampermérőnek 1,0-3,0 szintű áramváltókat kell használnia. Annak érdekében, hogy a pontossági hiba ne haladja meg a megadott értéket, az áramváltó szekunder terhelése (volt amper) általában ellenőrizve van, és a transzformátor S2 szekunder terhelése nem nagyobb, mint az S2n névleges terhelés, így a kiválasztott pontosság garantálható. Pontosság-ellenőrző képlet: S2 ≤ S2n.
